产品详细介绍

“龙昌”牌网格桥架产品介绍及设计生产工艺流程

“龙昌”牌网格桥架根据据《用于电力安装的电缆桥架、梯架系统》（IEC61537）标准设计生产。适用于电力电缆以及控制电缆、照明配线，机房数据电缆等室内、室外架空。

该产品同时具有以下多种优点：

1．全新概貌，装配灵活，外形美关，新颖独特，引人注目，给人以耳目一新的感觉。

2．该产品适用于各种情况下的安装，布线，维护和升级方便，灵活，快速，简单，能满足苛刻的品质要求和安装标准，大大方便

客户更容易的管理电缆。

3． “易变形”的结构和“快装配件”显著减少桥假安装和电缆布线时间。

4．能有效减少电磁干扰的影响。

5．利用其开发的结构能更有效安全地流通空气，不积水，不积尘。

设计生产检测标准方式及要求：

本公司现有产品在材质上有以下多种选择:

1008，195F，Q235，301，304，3042，316，316L。

表面处理方式有，电镀锌，环保镀锌，彩锌，蓝锌，白锌，镀锌镍，热镀锌，

喷塑，电解抛光（不锈钢）。

1）金属网格式电缆桥架由纵横两向钢丝组成，较小钢丝直径为：

4mm直径用于宽度不超过150mm的桥架

4.5mm直径用于宽度为200mm的桥架

5mm直径用于宽度为300mm的桥架

6mm直径用于宽度为400mm，450mm，500mm，600mm的桥架

2）桥架两侧的顶部钢丝采用“T形焊接”形成安全边缘。

3）桥架的每个网格尺寸为50mm×100mm

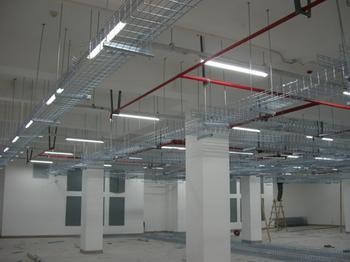

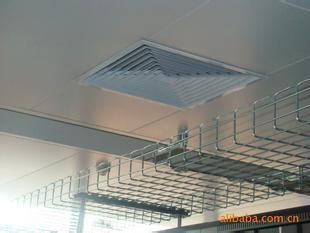

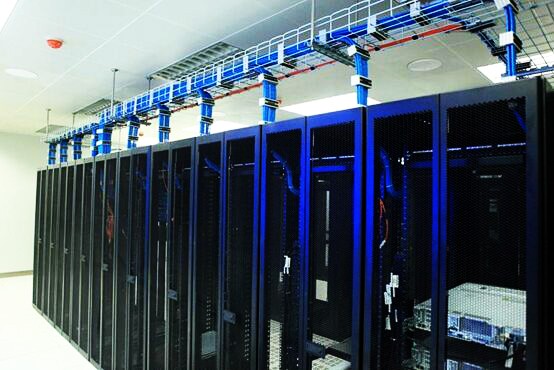

4）桥架的安装方式分为吊装、墙侧安装、地板下或电缆沟安装。支撑件大的安装间隔为2.5m，并且不得超过厂商所规定的电缆桥架较大承载负荷。

5）所有焊接处的平均极小抗拉强度为500公斤

6）测试

a). 根据欧洲标准CEI/61537，桥架的承载和变形特性须经测试，并公布结果。

b). 须通过独立的测试确定支撑件是否适用于Cat6 数据电缆。

c). 应根据E30/E90标准执行耐火测试。

d). 连接件的电流连续性，须采用已知的方式和结果进行测试。

表面处理

i). 电镀锌（BSEN 12329-2000 2级）适用于室内安装；

ii). 热镀锌锌层厚度（BS 729）在60到80微米之间；

iii). 不锈钢（ AFNOREZ CND 17.2 /AISI 316L）

试验要求：参照ROHS指令2002/95/EC及后续修正指令。

试验方法：参照IEC62321/2ndCDV(111/95/CDV):电子电器产品中限用物质含量的测定程序

（1）用ICP测定镉的含量

（2）用ICP和AAS测定铅的含量

（3）用ICP测定汞的含量

（4）用点测试法/比色法测定六价铬的含量

试验结果：

化学方法的试验结果（单位：mg/kg）

测试项目	方法（参见）	1	MDL	ROHS限值
镉(Cd)	（1）	ND	2	100
铅(Pb)	（2）	ND	2	1000
汞(Hg)	（3）	ND	2	1000
点测试/沸水萃取法测六价铬（CrVi）	（4）	Negative	参见备注（4）	#

测试部件外观描述：

1、银蓝色金属

备注：

（1）毫克每千克=百万分之一（mg/kg=ppm）

（2） ND=未测出

（3） MDL=检测限值

（4）点测方法：

Negative=镀层中未检测到六价铬，Positive=镀层中检测到六价铬

当点测试结果为Negative或无法确定时，将采用沸水萃取法作进一步的结果验证

沸水萃取法：

Negative=镀层中未检测到六价铬

Positive=镀层中检测到六价铬，表明50cm2表面积的被测试样品的沸水萃取液中六价铬的浓度等于或大于0.02mg/kg

（5）#= Positive表示在被测样品上检测到六价铬。

Negative表示在被测样品上未检测到六价铬。

较大允许限值引用自2002/95/EC ROHS指令和后继修正指令2005/618/EC.

试验结论：基于所送样品进行的测试，测试结果与欧盟ROHS指令2002/95/EC以及后续修正指令的要求相符。

热镀锌

检验依据：JB/T10216-2000《电控配电用电缆桥架》

序号	检验项目	单位	标准规定	检测结果		单项判定
序号	检验项目	单位	标准规定	1#	2#	单项判定
1	防护层厚度	um	≥65	70	67	合格
2	附着力	级	用撬刻法试验，锌层不应有剥离、起皮、凸起等现象。	符合		合格
3	48h耐盐雾试验	级	经48 耐盐雾试验，不低于JB/T6743-1993中表6规定的3	3		合格

检验结论：样品经检验，所捡项目符合JB/T10216-2000标准规定的要求。

产品承载力对照表

铁制：

规格（MM）	承载力（KG/M）		备注
规格（MM）	支架间距1.5米	支架间距2米
30*50（100）	10	7
30*150	12	7.5
30*200	16	10.5
30*300	22	13
54*50（100）	20	13
54*150	30	20
54*200	39	30
54*300	67	40
54*400（500）	105	65
54*600	122	70
105*100	41	30
105*150	60	45
105*200	80	55
105*300（400）	120	83
105*500（600）	145	90

不锈钢制：

规格（MM）	承载力（KG/M）		备注
规格（MM）	支架间距1.5米	支架间距2米
30*50（100）	9	6
30*150	11	7
30*200	15	9
30*300	21	14
54*50（100）	21	15
54*150（200）	25	18
54*300	46	28
54*400	70	45
54*500（600）	105	75
105*100（150）	39	24
105*200	62	42
105*300	75	55
105*400	110	75
105*2500（600）	135	90
